Varenummer: 770-993

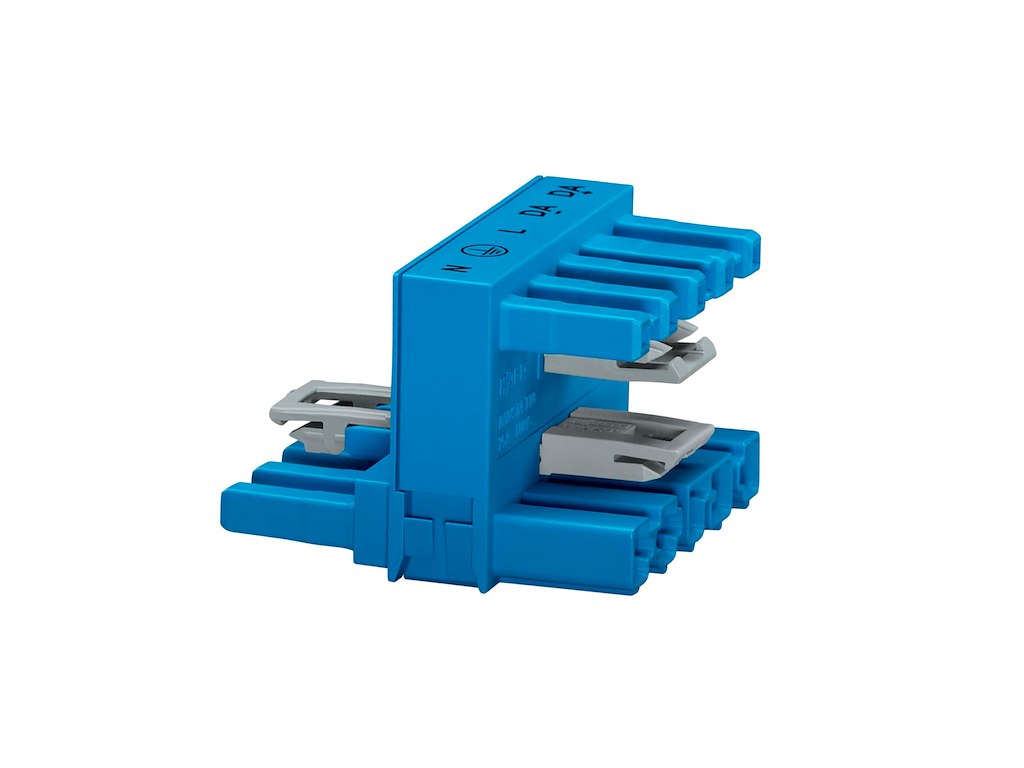

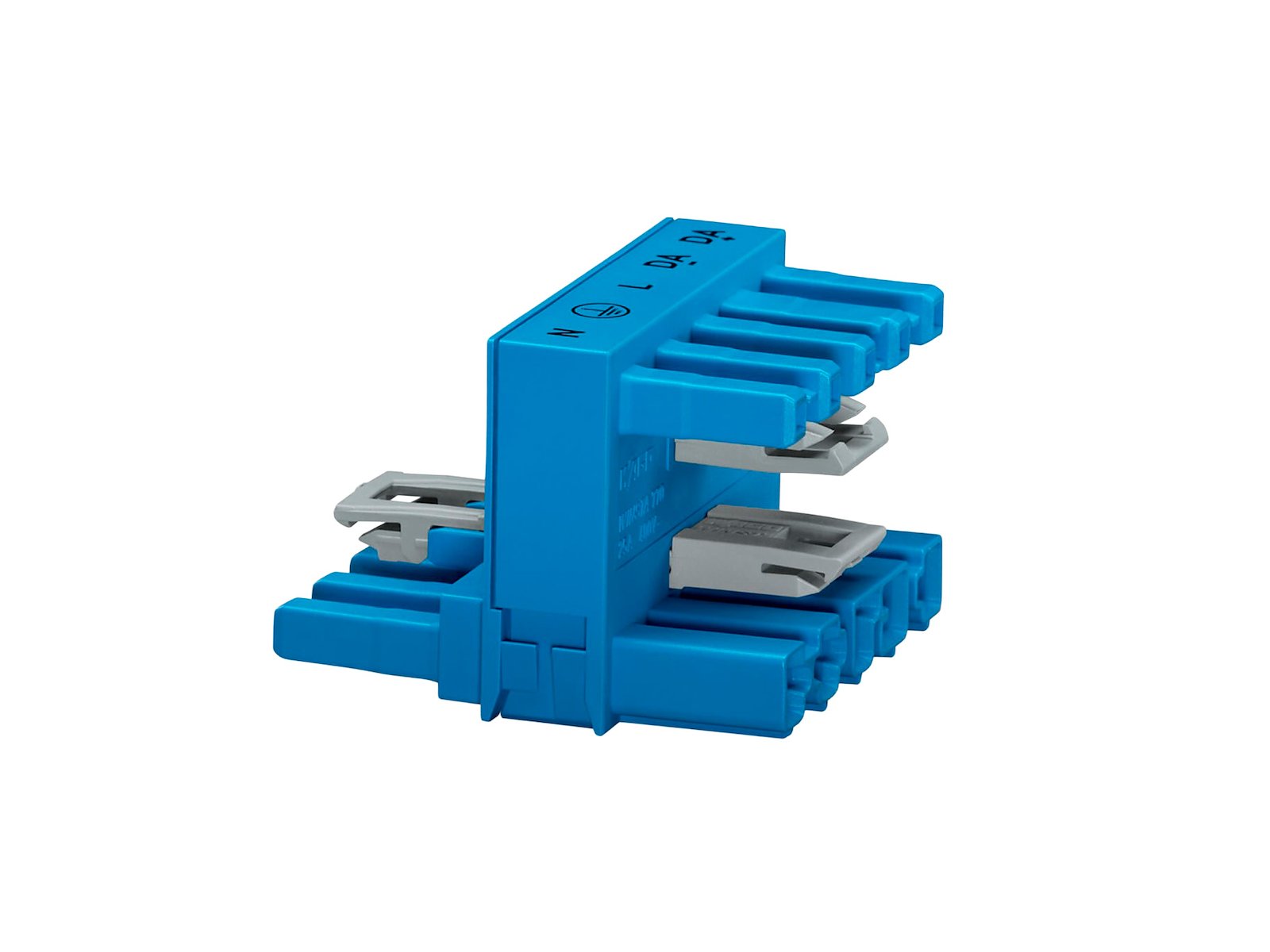

WAGO h-blok 5P, 1 indgang, 2 udgange, 3 låsepaler - Blå


WINSTA® MIDI afgreningsblok med 1 indgang og 2 udgange (udgange på begge sider) til samling af han-/hun stik. WAGO stikforbindelser bruges, når der er gentagne krav, for eksempel til installation af belysning eller planmonteret belysning. Installationsstikforbindelsen er beskyttet i overensstemmelse med beskyttelsesgrad IP20 når den er samlet (Disse kompakte konnektorer er ikke designet til brug på åbne, let tilgængelige steder).

Afgreningsblokken har en nominel strøm på 25 A, så den er også egnet til stærkstrømsbelastninger. Med Push-in CAGE CLAMP® fjedertilslutningsteknologi garanterer den fejlfri og tidsbesparende installation, og garanterer fleksibilitet, så den kan dække en lang række forskellige installationskrav.


Mere information
  • WINSTA® stikforbindelsessystem muliggør stikbar elektrisk installation. Det reducerer behovet for service markant og sænker omkostningerne. Nu kan du også nedbringe installationsudgifterne uden at gå på kompromis med sikkerheden og kvaliteten: WINSTA® MIDI afgreningsblok med beskyttelsesgrad IP20 fjerner behovet for service og forhindrer unødig nedetid.



    Tekniske data:

    • Antal potentialer i alt: 5
    • PE-funktion: Forudgående PE-kontakt
    • Antal poler: 5
    • Anvendelse: DALI, Lysstyring
    • Kodning: I
    • Variabel kodning: Nej
    • Opmærkning: N ⏚ L DA- DA+
    • Potentiale opmærkning: N ⏚ L DA- DA+
    • Tilkoblingskraft for en stik-forbindelse: Ca. 20 … 70 N (afhængigt af antallet af poler)
    • Bindingsstyrke for en stik-forbindelse: I låst tilstand: > 80 N
    • Frakoblingskraft for en stik-forbindelse: Ulåst ca. 20 … 70 N (afhængigt af antallet af poler)
    • Antal parringscyklusser: 200, uden resistiv belastning
    • Type af afgreningsboks: h-blok, udgange i begge ender
    • Passende: Til flyvende forbindelser
    • Kontakttype (stikforbindelse): Socket/plug
    • Beskyttelse mod fejlkobling: Ja
    • Låsepal: Ja
    • Låsning af plug-in stik: Låsepal
    • Antal låse paler: 3
    • Farve: Blå
    • Isolations materiale: Polyamid (PA 66)
    • Brandbarhedsklasse i henhold til UL94: V0
    • Kontakt materiale: Kobber eller kobberlegering, overfladebehandlet
    • Kontakt belægning: Tin
    • Brand last: 0,537MJ
  • EAN-nummer 4045454853433
    Vægt 38,4g
    Farve Blå
    Beskyttelsesgrad IP20
